船型開關3腳6腳接線方法

文章出處:東莞市宏聚電子五金制品有限公司 人氣:-發表時間:2022-11-30 11:42:00

船型開關也稱波形開關,其結構與鈕子開關相同,只是把鈕柄換成船型。船型開關常用作電子設備的電源開關,其觸點分為單刀單擲和雙刀雙擲等幾種,有些開關還帶有指示燈。接下來,宏聚電子為大家詳細說下船型開關怎么接線和船型開關6腳怎么接。


一、船型開關怎么接線

1.首先辨識開關是哪種開關,三腳或是四角

2.需要先認識一下三腳的開關的結構

3.三腳的開關的接線法:

中間的腳為A點,兩側的:一個是A正點,一個是A負點。

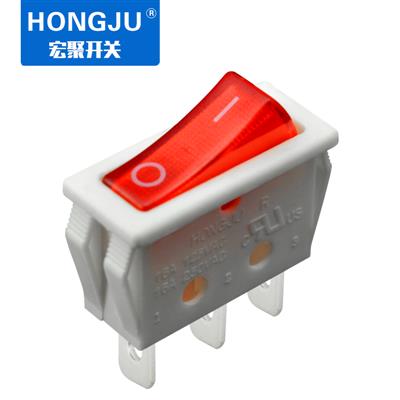

船型開關

接法有兩種:

1.單獨的一條零線接在腳3上,這樣是開關閉合時燈亮,開關打開時不亮,起用電指示的作用。

2.把腳2和腳3連在一起,于是,當開關閉合時燈被短路不亮,開關打開時燈接在用電器和火線上發亮,起用電指示的作用。

正常情況下燈會亮。

二、船型開關6腳怎么接

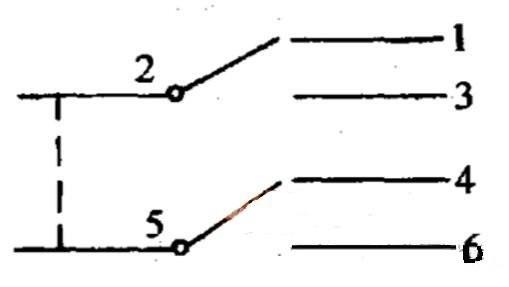

六腳自鎖開關原理圖和接法

六腳開關(六腳自鎖開關)也就是雙刀雙擲開關,引腳共2排,每排3個引腳,中間一根是公共端,對應他左右2個腳一個常開一個常閉,另外一排和這個一樣,常開對常開,公共點對公共點,常閉對常閉,但是是完全獨立的2組,將他們連接起來才是通路。

接法:公共點14是常閉,36常開,如果是單路接12或23都可以。

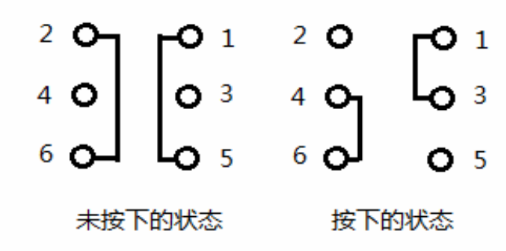

每一排是一個單獨的單刀雙擲開關,中間的是公共的,六引腳自鎖開關是一個雙刀雙擲開關,圖上用黑線相連的部分,其他部分均不相連。


更多船型開關資料請詳細咨詢宏聚電子官網(m.vqly.cn),宏聚電子專業生產船型開關,翹板開關,按鍵開關,微動開關,輕觸開關,電源插座,保險絲座等開關產品。
