手電筒按鍵開關實現電源開關和功能按鍵電路
文章出處:東莞市宏聚電子五金制品有限公司 人氣:-發表時間:2019-12-17 09:57:00
大部分手電筒是在尾部裝有一個自鎖按鍵,按下按鍵后電筒通電開始工作,
如果快速輕按此開關,可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。
一開始我接觸到手電筒,也覺得此功能很神奇,明明就一個電源開關連接到電池上,在工作中居然能實現按鍵功能,有點不可思議。
后來拆了一只電筒看了里面的電路,終于明白了中間的原理,相信設計者在里面應該費了一番心思才得以實現。

圖中“黃色按鍵開關”對電源通斷進行控制,并且能同時通過快速輕按實現強光、弱光、閃爍功能切換。



東莞宏聚電子------手電筒按鍵開關種類多,規格齊全。

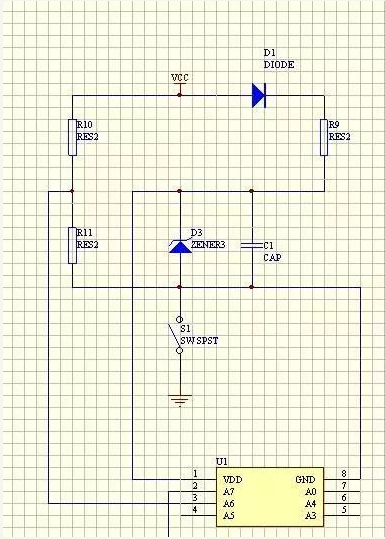

二極管D1在快速輕按S1時防止電容C1上的電反向供給R10,
穩壓管D3可以不要,
電阻R9可以對電容充電電流進行限制,可以不要,如圖所示:
分析他們手電筒工作不正常的原因,一看也是同一電路,這里貼給大家分享一下。

手電筒不工作的原因分析圖

以上就是“東莞宏聚電子”對手電筒按鍵開關的實現電源開關和功能按鍵電路方面的知識,希望能夠給大家?guī)韼椭?/p>
