1、旋轉開關的用途

旋轉開關用途廣泛，但其旋轉面積也有一定的局限性，這主要是由于電阻值在接觸開關轉換中的作用。

經典的要數兒時記憶里傳統的黑白電視，音量調節就是通過旋轉開關實現的；電風扇的齒輪控制也是一個旋轉開關，可以調節不同等級的風速； 洗衣機的洗滌，脫水等指示鍵大多數也是旋轉開關控制。

2、旋轉開關的結構分析

1）、旋轉開關本身有很多用途，還可以代替一些旋轉脈沖發生器。 它主要用于儀器前面板和視聽控制面板的人機界面。 旋轉開關采用正交光學編碼器代替模擬電位器的純數字設備，它的外觀類似于傳統的電阻電位器，但其內部結構完全是數字化的，并使用了光學技術。

2）、旋轉開關的內部類似于傳統的增量編碼器。 有兩個正交的輸出信號，通道A和通道B，可以直接連接到編碼器的處理器芯片。

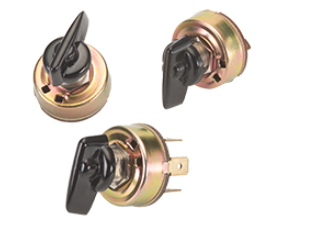

 開關的外觀是圓柱形的，圍繞“缸內”延伸端子的分布，這些端子是“缸內”靜態接點的延伸，這些靜態接點均勻分布在“缸內”，每一層彼此隔離。

3）、在旋轉開關的組成中，旋轉軸由底部通過上蓋的旋轉手柄組成，開關總成由底板和上蓋夾緊固定組成。使用時，它可以旋轉90度，180度或360度。

 每次旋轉到一個位置時，可動觸點連接到不同的靜態觸點，在外部端子上輸出不同的狀態以實現控制。
