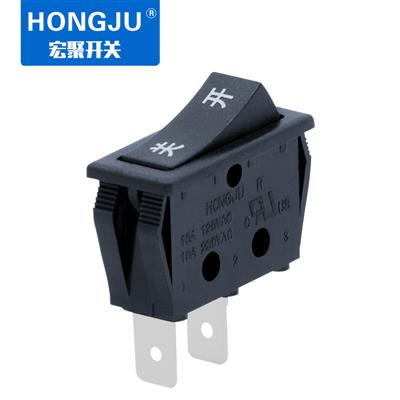

在智能制造與工業4.0快速發展的背景下，電子開關制造業正加速向高度自動化、智能化、信息化轉型。作為工業控制、電器、電動工具、汽車電子等領域廣泛使用的核心元器件，**船型開關（Rocker Switch）**的生產過程也逐漸擺脫傳統的手工裝配與人工檢測，邁向全自動化流水線生產與智能測試系統集成的新階段。

本文將系統介紹船型開關的自動化生產流程，包括自動插端、自動點焊、自動貼燈等核心工藝，以及涵蓋觸點電阻、行程、壓力、導通時間等關鍵參數的自動測試系統。同時，將深入探討工業視覺系統在外觀檢測中的應用實例、精度提升策略與效率優化機制，并擴展到柔性制造、數據追溯與質量閉環控制等方向，為開關行業B端客戶、設備集成商及制造工程師提供專業參考。

一、自動化裝配工藝流程概述

船型開關的結構相對復雜，涉及多個零部件的精密配合。傳統手工組裝方式不僅效率低、良率難控，還面臨批量一致性差的質量問題。通過自動化流水線可將關鍵環節標準化、連續化，實現高效率與高穩定性并存的制造目標。

1. 自動插端：高速精密端子裝配技術

自動插端是將金屬接線端子精準插入塑料殼體或支架中的過程。

關鍵技術點：

• 伺服定位與雙軸送料結構：通過高精度伺服電機控制端子的取放與定位，配合高速送料軌道，實現毫秒級插裝動作。
• CCD位置校正系統：實時識別端子朝向及位置，糾偏控制確保插裝正確率達99.8%以上。
• 防端子反插與卡滯設計：夾爪采用柔性緩沖結構，結合端子表面紋路識別技術，防止插錯、插歪。

工藝優勢：

• 插端速度提升至每分鐘>100件
• 插裝深度控制±0.1mm，保證電氣接觸質量
• 可適配多規格端子，實現柔性化批量生產

2. 自動點焊：高一致性電氣連接保障

點焊工藝用于將接觸片與導電結構牢固焊接，確保觸點穩定導通。

工藝細節：

• 電阻焊與激光焊結合：常用電阻點焊用于厚銅片連接，激光焊適合精細結構（如銀觸點）。
• 壓力閉環控制系統：通過位移傳感器與壓力傳感器對焊接力度和時間進行閉環控制。
• 焊接質量在線監控：實時采集電流、電壓波形，通過AI模型判斷焊接質量是否合格。

實例分析：

某品牌防水型船型開關導電片點焊工藝，采用雙頭電阻焊系統 + AI圖像識別缺陷分析，焊接缺陷率從人工操作下的1.5%降低至0.2%，產線效率提升約35%。

3. 自動貼燈：高精度LED貼裝系統

為實現開關視覺指示功能，需在結構內貼裝微型LED燈珠。

核心技術：

• 視覺引導貼裝系統：采用工業相機+圖像處理算法，自動識別貼裝位置并校正XY偏移。
• 高速貼裝頭+恒溫固化通道：可實現0201/0402等微型燈珠的高精度貼裝與固化。
• 燈極性智能識別與方向糾偏：通過燈珠電極形貌識別算法，確保正負極正確貼裝。

精度與效率指標：

• 貼裝精度：±0.05mm
• 每小時貼裝速度：12,000燈珠以上
• 可實現不同顏色、規格LED在同一平臺混線生產

二、關鍵性能參數的自動化檢測系統

為了保障開關成品的一致性與高可靠性，需對每個開關進行關鍵性能檢測，包括觸點電阻、行程、壓力、導通時間等。

1. 自動觸點電阻測試系統

觸點電阻直接決定開關通斷性能，是反映內部電氣連接質量的核心指標。

• 四線制測試方式：消除引線和接觸電阻影響，保證測量精度。
• 多通道并行架構：支持同時測試8~32個工位，提升整線節拍。
• 內建溫度補償算法：在不同溫濕環境下進行動態補償，保持測量穩定。

2. 行程與壓力測試

確保操作手感一致性與力學結構合規性。

• 激光位移傳感器：檢測按鍵行程變化，精度可達±0.01mm
• 微型力傳感器陣列：記錄施加力的變化曲線，用于評估彈簧疲勞或機構卡滯
• 數據自動比對系統：與標準樣品曲線實時比對，判斷是否超出允差范圍

3. 導通時間與抖動檢測

對于快速響應要求高的應用（如電動工具），導通時間必須穩定。

• 高速采樣邏輯分析儀：可檢測開關從動作到導通所需的毫秒級時間
• 抖動檢測算法：識別電氣抖動或接觸不良，精準過濾假導通現象

三、工業視覺檢測：外觀質檢的智能升級

船型開關外殼結構精密，人工目檢易受光線、疲勞影響，容易遺漏缺陷。引入工業視覺檢測系統，可實現高速、高精度、全覆蓋的外觀質檢。

1. 檢測內容范圍

• 殼體顏色/噴涂缺陷識別
• 產品尺寸與輪廓偏差
• 燈珠偏移/缺失檢測
• 標識字符不清/印刷偏移識別
• 裂紋、刮傷、毛邊分析

2. 系統組成與流程

3. 實例分析：某出口批量船型開關視覺系統配置

• 檢測速度：每分鐘檢測240件以上
• 缺陷檢測率：≥99.5%
• 誤報率：≤0.2%
• 節省人工質檢人數：減少5人班組配置

四、擴展能力：智能制造架構與柔性化生產

1. MES系統集成與數據追溯

• 通過與制造執行系統（MES）對接，實現：
• 每一顆開關的測試數據存檔
• 批次管理與追溯
• 異常產品自動攔截

2. 柔性化設備平臺設計

• 同一條產線可通過模塊更換，適應：
• 不同規格開關結構（如單極、雙極）
• 不同顏色殼體與燈珠混線投產
• 快速切換模具/夾具，提升換線效率

3. 云端質量分析與預測維護

• 所有關鍵測試數據通過網絡上傳至云平臺
• 通過AI算法實現：
• 不良率趨勢分析
• 設備異常預測（如焊頭老化、攝像頭偏移）
• 快速問題溯源與決策支持

結語

船型開關的自動化生產與測試流程是傳統制造向智能制造升級的重要縮影。通過自動插端、自動點焊、自動貼燈等精密工藝，實現高效率、高一致性的裝配流程；結合觸點電阻、行程、壓力、導通時間的智能測試系統，保障電氣性能的全面可靠；再輔以工業視覺與數據管理系統的整合，使得每一顆船型開關都具備“可控、可測、可追溯”的質量保障能力。

未來，隨著AI與工業物聯網技術進一步深入，船型開關的生產模式將更趨向于“自適應制造+預測性維護+全面數據分析”的閉環智能系統，為高端電子元件制造帶來全新價值。
